Calibração da máquina de ensaio de cimento: o que a NBR 7215 exige e como garantir
Temos abordado cada fonte de erro no ensaio de resistência do cimento: o preparo da argamassa, as condições de cura, a moldagem do corpo de prova, a taxa de carregamento, o posicionamento na prensa. Todos esses parâmetros estão sob controle do laboratório — dependem de procedimento, treinamento e disciplina operacional.
Há um parâmetro que não. A calibração da máquina de ensaio.
A força indicada pela prensa pode estar correta — ou pode estar errada. Sem calibração, não há como saber. E quando a força indicada está errada, todos os outros controles perdem sentido: o resultado do ensaio não representa a resistência real do cimento, independentemente de quão bem foi preparado, curado e posicionado.
A ABNT NBR 7215 referencia a verificação da máquina de ensaio como requisito para a validade do ensaio. A ABNT NBR ISO 7500-1 define o procedimento de calibração. Este
O que a NBR 7215 exige sobre a máquina de ensaio

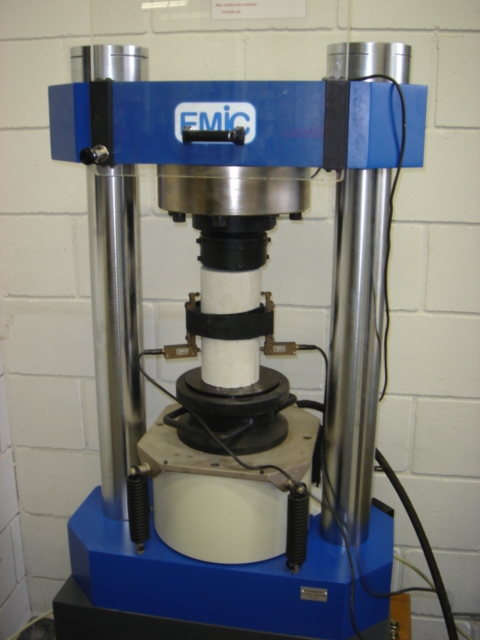

A NBR 7215 especifica que a máquina de ensaio de compressão deve apresentar as seguintes características:
- Capacidade de aplicar cargas de forma contínua e sem choques
- Escala dinamométrica tal que a carga de ruptura prevista esteja entre 10% e 90% da leitura máxima
- Erros de exatidão e repetibilidade dentro das tolerâncias máximas relativas à carga real aplicada, conforme a NBR 6156
A referência à NBR 6156 — e pela versão mais atual do conjunto normativo, à NBR ISO 7500-1 — é o elo que conecta o ensaio de cimento à obrigação de calibração. A máquina precisa operar dentro de tolerâncias verificáveis, e a única forma de verificar essas tolerâncias é por meio da calibração com padrão rastreável.
O que a NBR ISO 7500-1 verifica na calibração
o fundamento de tudo
O que a calibração responde
- A força que a prensa indica é a força que ela realmente aplica?
- O equipamento está dentro das tolerâncias exigidas pela NBR 7215?
- Os resultados dos ensaios têm validade técnica garantida?

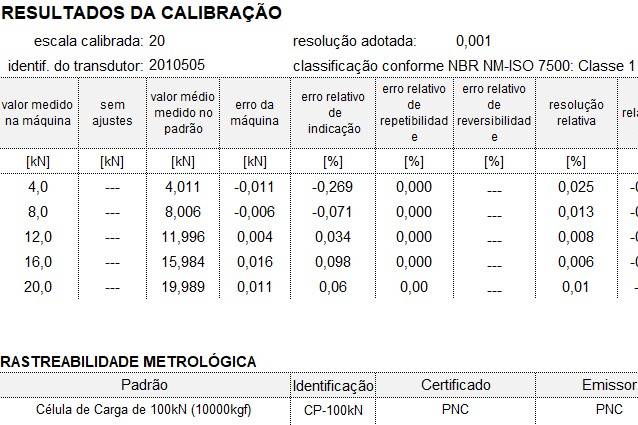

A ABNT NBR ISO 7500-1 define o procedimento para verificação de máquinas de ensaio de tração e compressão. Durante a calibração, um transdutor de força padrão — calibrado e com rastreabilidade metrológica — mede a força real aplicada pela máquina em diferentes pontos da escala.
Os parâmetros verificados são:
Erro relativo de indicação
Diferença percentual entre a força indicada pela máquina e a força real medida pelo padrão. Define se a máquina está indicando mais ou menos do que realmente está aplicando — e em quanto.
Repetibilidade da máquina
Variação nos resultados quando a mesma força é aplicada múltiplas vezes nas mesmas condições. Uma máquina com baixa repetibilidade gera resultados inconsistentes mesmo com erro relativo baixo.
Resolução do sistema de indicação
Menor incremento legível na escala da máquina. Afeta a precisão com que a carga de ruptura pode ser registrada.
Classe de exatidão
Classificação final da máquina com base nos parâmetros acima. A NBR ISO 7500-1 define classes de 0,5 a 5 — quanto menor o número, maior a exatidão. Para ensaios de cimento conforme NBR 7215, a classe deve ser compatível com os requisitos de precisão da norma.
Quando calibrar a máquina de ensaio de cimento
prensa de ensaio?
A calibração não é evento único — é processo periódico. As situações que exigem nova calibração são:
Periodicidade definida pelo laboratório
A frequência de calibração deve ser definida com base no histórico da máquina, no volume de uso e nos requisitos do sistema de qualidade do laboratório. Na ausência de histórico, calibração anual é o ponto de partida mais comum.
Após manutenção significativa
Qualquer intervenção que afete o sistema de medição de força — substituição de célula de carga, reparos no sistema hidráulico, troca de componentes do sistema de indicação — exige nova calibração antes de retomar os ensaios.
Após transporte ou reinstalação
O transporte da máquina pode alterar o alinhamento e as características metrológicas do sistema de medição. A calibração deve ser realizada após qualquer movimentação significativa do equipamento.
Quando os resultados apresentam inconsistência
Resultados sistematicamente desviados em relação ao histórico do laboratório, ou divergentes de contraensaios realizados em outros laboratórios, são indicadores de que a calibração deve ser verificada — mesmo que o prazo ainda não tenha vencido.
O que significa rastreabilidade metrológica na calibração
Rastreabilidade metrológica é a propriedade de uma medição pela qual ela pode ser relacionada a uma referência nacional ou internacional por meio de uma cadeia ininterrupta de calibrações.
Na prática, isso significa que o transdutor de força usado na calibração da sua prensa foi ele mesmo calibrado — e esse padrão foi calibrado por outro padrão superior, até chegar às referências nacionais mantidas por institutos como o Inmetro ou o IPT.
Por que isso importa para o seu laboratório:
Um certificado de calibração com rastreabilidade metrológica demonstra que os resultados dos ensaios realizados na sua máquina são tecnicamente comparáveis com os de qualquer outro laboratório que use padrões igualmente rastreáveis. É a base para a validade técnica dos seus resultados em auditorias, disputas e programas de proficiência.
Um certificado sem rastreabilidade declarada não oferece essa garantia — independentemente de quem o emitiu.
Como a calibração se conecta com todos os outros controles do ensaio
A calibração é o fundamento sobre o qual todos os outros controles da cadeia do ensaio se apoiam:
- Preparo da argamassa correto → corpo de prova representa o cimento real
- Cura dentro das condições normativas → hidratação completa e uniforme
- Moldagem e adensamento corretos → geometria e densidade adequadas
- Taxa de carregamento dentro da faixa → condição de carregamento reprodutível
- Centralização correta na prensa → distribuição uniforme da carga
- Máquina calibrada → a força indicada é a força real ← fundamento de tudo
Sem calibração, os cinco controles anteriores garantem que o ensaio foi bem executado — mas não garantem que o resultado é correto.
CONCLUSÃO
A calibração da máquina de ensaio não é um requisito burocrático. É a única forma de verificar se a força que a máquina diz que está aplicando é a força que ela realmente está aplicando.
Sem essa verificação, o resultado do ensaio de cimento é tecnicamente inválido — independentemente de quão rigorosamente todas as outras etapas foram controladas.
A NBR 7215 referencia esse requisito. A NBR ISO 7500-1 define como verificá-lo. E um certificado de calibração com rastreabilidade metrológica é a evidência objetiva de que o requisito foi cumprido.
Se o certificado da sua máquina está vencido — ou se você não sabe quando foi a última calibração — esse é o próximo passo.
