Centralização do corpo de prova de cimento na prensa: erro que distorce o resultado
A prensa está calibrada. O corpo de prova foi bem preparado, curado nas condições corretas e capeado conforme a norma. O resultado do ensaio saiu abaixo do esperado — ou o padrão de ruptura ficou assimétrico, com uma face muito mais fraturada do que a outra.
O problema não está na máquina. Está em como o corpo de prova foi posicionado nela.
A centralização do corpo de prova no prato da prensa é uma etapa operacional simples — e justamente por isso frequentemente subestimada. Quando o corpo de prova não está rigorosamente centrado em relação ao eixo de carregamento, a carga não se distribui de forma uniforme sobre a seção transversal. Uma parte do corpo de prova recebe mais carga do que a outra, e o resultado é uma ruptura prematura que não representa a resistência real do cimento.
A ABNT NBR 7215 é explícita nesse requisito. Este artigo explica o mecanismo, as causas e como garantir a centralização correta em cada ensaio.
O que a NBR 7215 exige sobre o posicionamento do corpo de prova
o erro que distorce o resultado
O erro está no posicionamento — não na prensa
- Centralização incorreta gera concentração de tensão antes da ruptura real
- Resultado subestimado — mesmo com prensa calibrada e CP bem preparado
- Ruptura assimétrica é o sinal diagnóstico principal
- Capeamento irregular amplifica o erro de posicionamento
- Solução está no protocolo operacional, não no equipamento

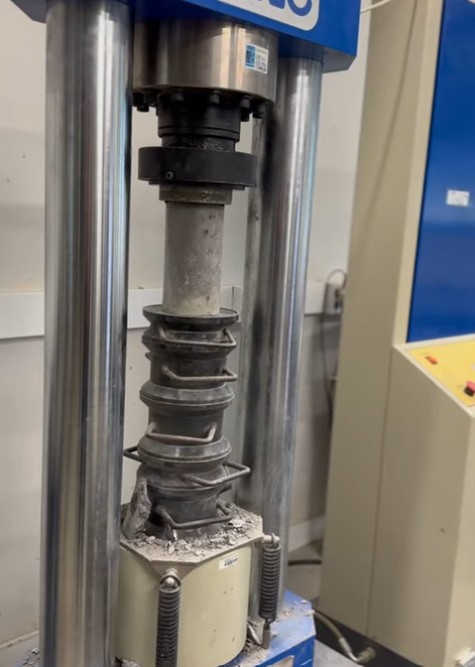

A norma estabelece que o corpo de prova deve ser colocado diretamente sobre o prato inferior da prensa, de forma que fique rigorosamente centrado em relação ao eixo de carregamento. O alinhamento deve ser verificado antes do início do carregamento.
Os requisitos práticos são:
- Corpo de prova posicionado no centro geométrico do prato inferior
- Eixo do corpo de prova coincidente com o eixo de carregamento da prensa
- Superfícies de topo e base perpendiculares ao eixo de carregamento
- Verificação do posicionamento antes de iniciar o carregamento
O capeamento correto — com pasta de enxofre aplicada de forma uniforme e nivelada — é condição complementar que garante que as superfícies estejam planas e paralelas, contribuindo diretamente para a distribuição uniforme da carga.
Como a centralização incorreta distorce o resultado
Distribuição não uniforme da carga
Quando o corpo de prova está deslocado do centro, a carga aplicada pela prensa não se distribui igualmente sobre toda a seção transversal. As regiões mais próximas do ponto de aplicação recebem tensões maiores, enquanto as regiões opostas recebem menos carga do que deveriam.
O resultado é uma ruptura por concentração de tensão — não por superação da resistência real do material. A carga de ruptura registrada é menor do que a resistência real do cimento.
Ruptura irregular como sinal de diagnóstico
O padrão de ruptura do corpo de prova é um indicador direto da qualidade do ensaio. Uma ruptura simétrica e uniforme indica distribuição correta da carga. Uma ruptura irregular, assimétrica ou concentrada em uma face indica problema de centralização ou de capeamento.
A NBR 7215 — assim como a NBR 5739 para concreto — classifica os padrões de ruptura aceitáveis e não aceitáveis. Rupturas irregulares devem ser investigadas antes de registrar o resultado.
Impacto no resultado numérico
A magnitude do erro depende do grau de deslocamento. Deslocamentos pequenos podem gerar diferenças de 5% a 15% na resistência registrada. Deslocamentos maiores ou combinados com capeamento irregular podem comprometer completamente a validade do ensaio.
Em laboratórios sem verificação sistemática do posicionamento, esse erro pode se tornar sistemático — gerando resultados consistentemente abaixo do esperado sem causa aparente.
Causas mais comuns de centralização incorreta
1. Falta de referência visual no prato
Pratos sem marcação de centro — ou com marcação apagada pelo uso — dificultam o posicionamento preciso. O operador posiciona o corpo de prova “a olho”, sem referência objetiva.
2. Pressa na operação
Em laboratórios com alto volume de ensaios, a tendência é acelerar o posicionamento. O corpo de prova é colocado rapidamente sobre o prato sem verificação cuidadosa do alinhamento.
3. Capeamento irregular ou retífica inadequada
O capeamento tem como função criar superfícies planas e paralelas nas faces do corpo de prova, garantindo distribuição uniforme da carga. Quando aplicado com espessura irregular ou temperatura fora da especificação (a NBR 7215 define 136 ± 7°C para a pasta de enxofre), produz o efeito contrário — uma base inclinada que introduz excentricidade no carregamento mesmo com o centro correto.
A retífica é uma alternativa ao capeamento: em vez de adicionar material, remove por abrasão até atingir planicidade e paralelismo entre as faces. O resultado final é o mesmo — faces planas e perpendiculares ao eixo de carregamento — mas com maior precisão geométrica. É mais utilizada no ensaio de concreto (NBR 5738), onde os corpos de prova são maiores e podem apresentar irregularidades superficiais mais pronunciadas. No ensaio de cimento, o capeamento com enxofre é o método padrão — os corpos de prova menores (50×100 mm) geralmente não exigem retífica. Em ambos os casos, o objetivo é o mesmo: garantir que a carga se distribua uniformemente sobre toda a seção transversal.
4. Corpo de prova com geometria fora de tolerância
Moldes desgastados ou com dimensões fora da especificação geram corpos de prova com altura ou diâmetro irregular. Esses corpos de prova são intrinsecamente mais difíceis de centralizar e mais sensíveis a pequenos desvios de posicionamento.
5. Ausência de verificação antes do carregamento
Posicionar e verificar são duas etapas distintas. Muitos operadores posicionam o corpo de prova mas não verificam o alinhamento antes de iniciar o carregamento — especialmente quando a prensa tem acionamento rápido.
Como garantir a centralização correta na prática
Manter a marcação de centro do prato visível
A marcação de centro do prato inferior deve estar sempre visível e legível. Em pratos com marcação apagada, reforçar com marcação permanente antes de cada série de ensaios.
Verificar o posicionamento antes de acionar o carregamento
Estabelecer como rotina a verificação visual do alinhamento após o posicionamento e antes do acionamento da prensa. Essa verificação leva segundos e elimina o principal vetor do erro.
Controlar a qualidade do capeamento ou retífica
O capeamento deve ser aplicado de forma uniforme, com espessura consistente, superfície plana e temperatura dentro da faixa especificada pela norma. Quando o laboratório opta pela retífica, as faces devem estar planas, paralelas entre si e perpendiculares ao eixo do corpo de prova. Em ambos os casos, o objetivo é o mesmo: eliminar irregularidades superficiais que introduziriam excentricidade no carregamento. Um capeamento irregular ou uma retífica mal executada é tão prejudicial quanto um posicionamento incorreto — e os dois erros combinados amplificam o resultado distorcido.
Inspecionar os moldes periodicamente
Moldes com desgaste ou dimensões fora de tolerância devem ser descartados. Um corpo de prova com geometria irregular é uma fonte de erro que nenhum cuidado no posicionamento consegue compensar completamente.
Diferença entre centralização do corpo de prova e desalinhamento da prensa
São dois problemas distintos que produzem sintomas semelhantes — ruptura irregular e resultado inconsistente — mas com causas e soluções diferentes:
- Desalinhamento da prensa → problema mecânico no equipamento. O eixo de carregamento da prensa não está perpendicular ao prato. Solução: verificação e ajuste mecânico da prensa.
- Centralização incorreta do corpo de prova → erro operacional. O corpo de prova foi mal posicionado pelo operador. Solução: treinamento, protocolo e verificação antes do carregamento.
O diagnóstico correto é fundamental para a ação corretiva adequada. Aplicar ajuste mecânico na prensa quando o problema é operacional — ou vice-versa — não resolve o erro e pode introduzir novos problemas.
Relação com os outros pontos críticos do ensaio
A centralização do corpo de prova é o último ponto de controle antes da ruptura:
- Preparo da argamassa → proporção e mistura (Satélite 4.1)
- Preparo do corpo de prova → moldagem e adensamento (Satélite 4.4)
- Cura → temperatura, umidade e tempo (Satélite 4.3)
- Taxa de carregamento → velocidade de aplicação da carga (Satélite 5)
- Centralização → posicionamento correto na prensa ← você está aqui
Um corpo de prova bem preparado e bem curado, com taxa de carregamento correta, ainda pode gerar resultado distorcido se o posicionamento na prensa introduzir excentricidade no carregamento.
CONCLUSÃO
A centralização do corpo de prova é uma etapa de segundos — e uma das mais negligenciadas no ensaio de cimento. Justamente pela simplicidade aparente, não recebe a atenção que merece.
A NBR 7215 não deixa margem: o corpo de prova deve estar rigorosamente centrado em relação ao eixo de carregamento. Qualquer desvio introduz excentricidade que compromete a distribuição da carga, altera o padrão de ruptura e distorce o resultado para baixo.
O erro não está na prensa. O erro está no posicionamento — e a solução está no protocolo operacional e na verificação sistemática antes de cada ensaio.
