Como funciona a calibração de uma máquina de ensaio de força
A calibração de uma máquina de ensaio é o processo que verifica se a força indicada pelo equipamento corresponde à força realmente aplicada ao corpo de prova. Esse procedimento é essencial para garantir que resultados de ensaios mecânicos sejam confiáveis, rastreáveis e tecnicamente válidos.
Máquinas de ensaio são utilizadas para avaliar propriedades mecânicas de diversos materiais, como concreto, metais, polímeros e compósitos. Em todos esses casos, o valor da força aplicada precisa ser medido com precisão. A calibração assegura que a indicação do equipamento esteja dentro dos limites aceitáveis de erro.
Sem esse controle metrológico, o resultado do ensaio pode não representar o comportamento real do material, comprometendo decisões técnicas, avaliações de desempenho e até a segurança de estruturas ou produtos.
O que significa calibrar uma máquina de ensaio
Calibrar uma máquina de ensaio significa comparar a força indicada pelo equipamento com a força gerada por um padrão de referência rastreável.
Esse padrão normalmente é uma célula de carga padrão, previamente calibrada em laboratório especializado. Durante o processo, diferentes níveis de carga são aplicados à máquina, e a indicação do equipamento é comparada com a força real medida pelo padrão.
A partir dessa comparação é possível determinar o erro relativo de indicação, que mostra o quanto a leitura da máquina se aproxima ou se afasta da força real.
Etapas básicas da calibração
Embora o procedimento possa variar conforme o tipo de máquina e a norma utilizada, o processo de calibração normalmente envolve as seguintes etapas.
Instalação do padrão de calibração

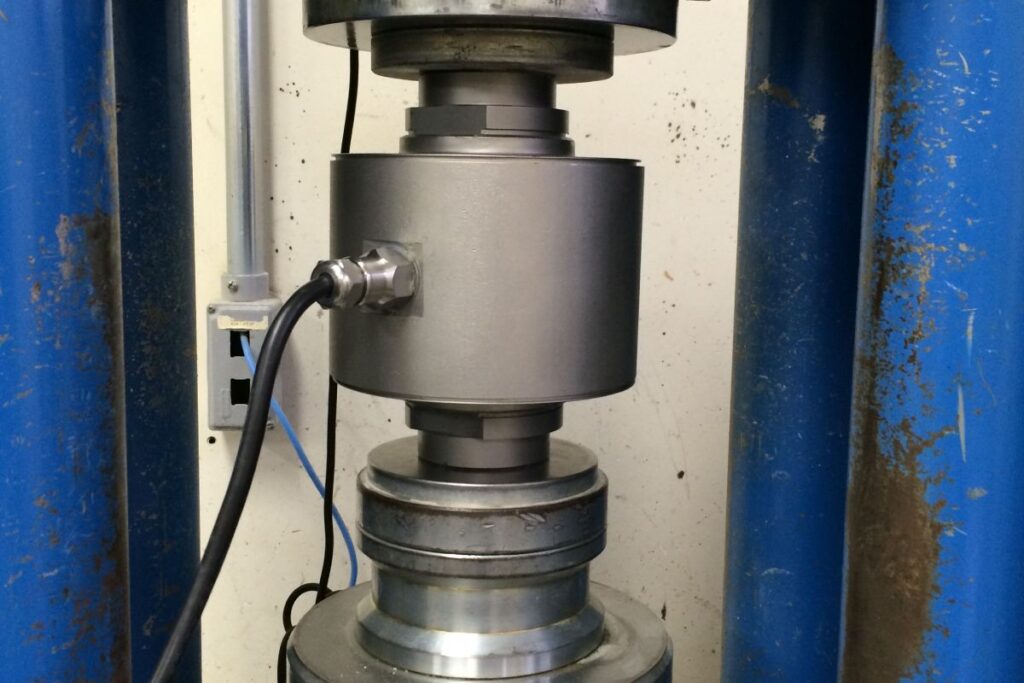

Uma célula de carga padrão é instalada entre os pratos ou dispositivos da máquina de ensaio. Esse sensor é capaz de medir a força aplicada com alta precisão.
Aplicação de diferentes níveis de carga
A máquina aplica cargas progressivas em diferentes pontos da sua faixa de operação. Cada ponto de carga é registrado e comparado com o valor medido pelo padrão.
Verificação da indicação da máquina
Para cada nível de carga aplicado, verifica-se a diferença entre o valor indicado pela máquina e o valor real medido pelo padrão.
Cálculo do erro relativo
Com base nas medições realizadas, calcula-se o erro relativo de indicação da máquina. Esse valor indica se o equipamento está dentro dos limites aceitáveis de exatidão.
prensa de ensaio?
Por que a calibração é importante
A calibração não é apenas um requisito normativo. Ela é essencial para garantir que os resultados obtidos nos ensaios representem corretamente o comportamento do material.
Entre os principais benefícios da calibração estão:
- confiabilidade dos resultados de ensaio
- rastreabilidade metrológica das medições
- conformidade com requisitos normativos
- maior segurança nas decisões técnicas
Sem calibração adequada, uma máquina pode apresentar erro sistemático, que não sendo identificado, acaba afetando todos os ensaios realizados.
Como ocorre a calibração de máquinas e prensas de ensaio
A calibração é um processo técnico de verificação que envolve inspeção, aplicação controlada de cargas, comparação com padrões de referência, análise dos resultados e registro documental para rastreabilidade metrológica.
Inspeção inicial
São verificadas as condições gerais do equipamento, sua configuração, capacidade nominal, estado dos componentes e fatores que possam influenciar o desempenho durante a calibração.
Aplicação de cargas
O equipamento é submetido a pontos de carga previamente definidos, em condições controladas, para observar seu comportamento em diferentes faixas de medição e operação.
Comparação com referência
As indicações apresentadas pela máquina ou prensa são comparadas com valores obtidos por padrão de referência, permitindo avaliar desvios, erros de indicação e consistência das leituras.
Análise técnica
Os dados coletados são analisados tecnicamente para apoiar a interpretação do comportamento metrológico do equipamento e orientar o acompanhamento periódico de sua condição de uso.
Registro e rastreabilidade
Os resultados são formalizados em documentação técnica, contribuindo para o histórico do equipamento, a rastreabilidade metrológica e o planejamento de verificações futuras.
Objetivo da calibração
A calibração busca verificar o comportamento da máquina ou prensa de ensaio em condições controladas, aumentar a confiabilidade das medições, reduzir incertezas operacionais e apoiar processos de qualidade, controle e conformidade técnica.
Importância prática
Equipamentos sem acompanhamento metrológico adequado podem apresentar desvios capazes de comprometer resultados de ensaio, avaliações técnicas, decisões de qualidade e a confiança nos dados utilizados ao longo da operação.
Com que frequência a calibração deve ser realizada
A periodicidade de calibração depende de diversos fatores, como intensidade de uso da máquina, exigências contratuais e requisitos de sistemas de gestão da qualidade.
Na prática, muitas máquinas de ensaio são calibradas anualmente. No entanto, também pode ser necessário realizar nova calibração após:
- manutenção significativa do equipamento
- substituição de componentes importantes
- transporte ou reinstalação da máquina
- identificação de resultados inconsistentes
Manter um programa regular de calibração é fundamental para preservar a confiabilidade do laboratório.
Calibração não é a mesma coisa que manutenção
Um erro comum é confundir calibração com manutenção.
A manutenção trata de aspectos mecânicos do equipamento, como ajustes estruturais, troca de componentes ou correção de falhas operacionais.
A calibração, por outro lado, verifica se a medição da força está correta. Mesmo uma máquina funcionando perfeitamente do ponto de vista mecânico pode apresentar erro na indicação da carga.
Por isso, manutenção e calibração são processos diferentes, mas complementares.
Conclusão
A calibração de máquinas de ensaio é um procedimento essencial para garantir a confiabilidade das medições de força. Ao comparar a indicação da máquina com padrões rastreáveis, é possível verificar se o equipamento está operando dentro dos limites aceitáveis de erro.
Esse controle metrológico assegura que os resultados dos ensaios representem corretamente o comportamento dos materiais testados, contribuindo para decisões técnicas mais seguras e para a credibilidade do laboratório.
