Influência do desalinhamento da prensa no ensaio de compressão
No ensaio de compressão do concreto, a aplicação axial da carga é condição essencial para que o resultado represente corretamente a resistência do material. Quando a prensa de ensaio apresenta desalinhamento, a carga deixa de ser distribuída uniformemente, gerando excentricidade e alteração no modo de ruptura.
A ABNT NBR 5739 estabelece que a força deve ser aplicada de forma contínua e centrada. Já a ISO 7500-1 trata da exatidão da máquina de ensaio de força. Entretanto, mesmo uma máquina calibrada pode produzir resultados incorretos se houver desalinhamento mecânico entre as placas de compressão.
O que é desalinhamento da prensa de ensaio?
Desalinhamento ocorre quando as placas da prensa não estão perfeitamente paralelas ou quando o eixo de aplicação da carga não coincide com o eixo do corpo de prova.
Esse problema pode surgir por:
- Desgaste das placas
- Deformação estrutural da máquina
- Instalação inadequada
- Falta de manutenção preventiva
O desalinhamento provoca distribuição irregular de tensões no corpo de prova.
prensa de ensaio?
Como o desalinhamento afeta o ensaio de compressão?

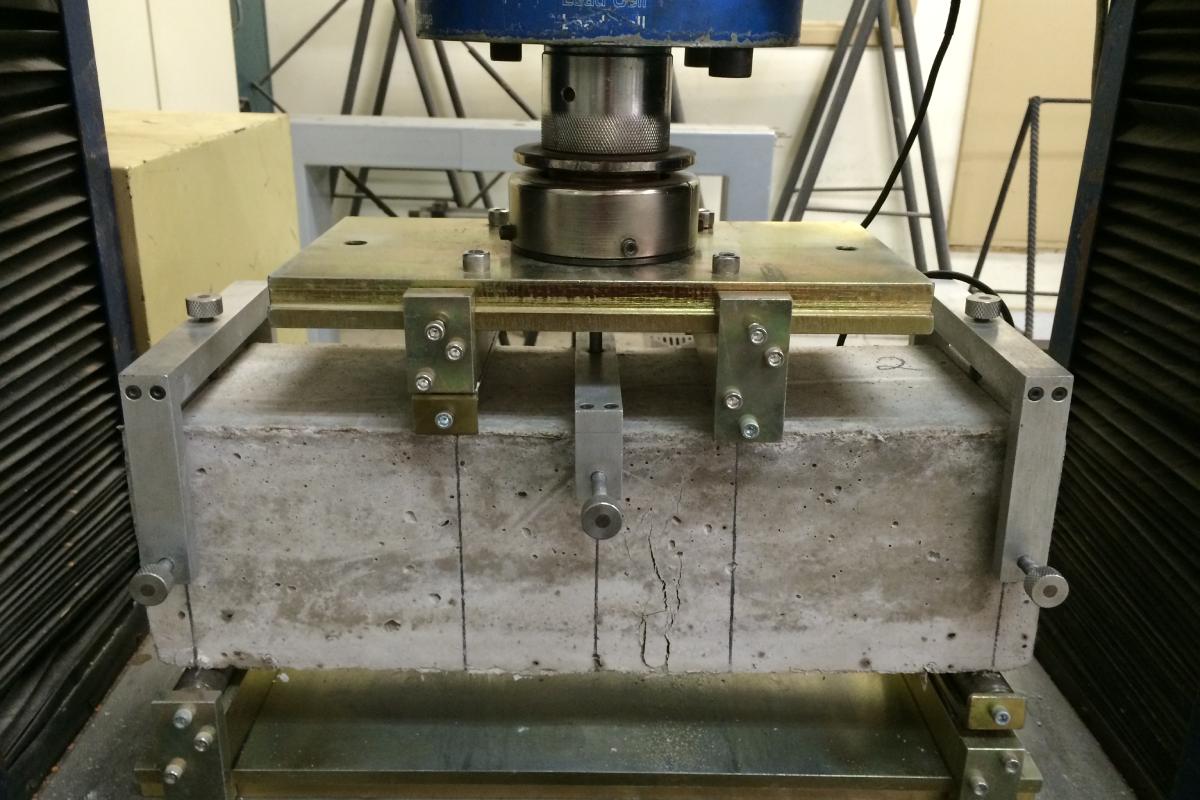

Aplicação excêntrica da carga
Quando as placas da prensa não estão paralelas ou o eixo de aplicação da carga não coincide com o eixo do corpo de prova, a força deixa de atuar de forma puramente axial. A resultante se desloca do centro geométrico da seção transversal, gerando um momento fletor que se soma à compressão. O corpo de prova passa a ser solicitado por dois esforços simultâneos — compressão e flexão — em vez de compressão pura.
Ruptura inclinada ou assimétrica
Um dos sinais mais evidentes de desalinhamento é a ruptura inclinada, indicando concentração de tensões.
Redução artificial da resistência
Mesmo que o concreto esteja dentro do padrão esperado, a prensa desalinhada pode indicar valor inferior ao real.
Relação com a NBR 5739
A NBR 5739 exige que o ensaio seja executado com aplicação uniforme da carga. Se houver desalinhamento, a condição de ensaio deixa de atender ao requisito normativo.
Isso significa que o resultado pode ser tecnicamente questionável, mesmo que o traço e a cura estejam corretos.
Relação com a ISO 7500-1
A ISO 7500-1 trata da calibração e do erro relativo de indicação da máquina de ensaio de força. No entanto, a norma não substitui a necessidade de verificação mecânica do alinhamento estrutural da prensa.
Uma máquina pode estar calibrada quanto à medição de força e ainda assim apresentar desalinhamento físico.
Calibração não corrige problema geométrico.
Como identificar indícios de desalinhamento?
Alguns sinais práticos incluem:
- Rupturas inclinadas recorrentes
- Diferenças significativas entre corpos de prova do mesmo lote
- Marcas irregulares nas faces comprimidas
- Oscilação lateral perceptível durante aplicação da carga
A inspeção visual das placas também pode revelar desgaste ou irregularidades.
Procedimentos recomendados
Diante de suspeita de desalinhamento:
- Verificar paralelismo das placas.
- Avaliar estado superficial das faces de compressão.
- Conferir instalação e fixação da máquina.
- Registrar ocorrências e suspender ensaios, se necessário.
Manutenção preventiva e inspeção periódica são fundamentais para garantir confiabilidade.
Conclusão
O desalinhamento da prensa de ensaio é uma das causas mais frequentes de erro no ensaio de compressão do concreto. Mesmo com máquina calibrada conforme a ISO 7500-1, a aplicação excêntrica da carga compromete a validade técnica do resultado.
Garantir alinhamento adequado é tão importante quanto manter a calibração atualizada. A precisão do ensaio depende tanto da medição correta da força quanto da sua aplicação axial adequada.
